Bản vẽ cơ khí, hay còn được biết đến như bản vẽ kỹ thuật, là một phần không thể thiếu trong quá trình sản xuất cơ khí. Trong quá trình gia công cơ khí, bản vẽ kỹ thuật đóng vai trò cực kỳ quan trọng. Nó là yếu tố quyết định hình dạng, kích thước chuẩn, độ chính xác và các yêu cầu kỹ thuật khác của sản phẩm được gia công.
Bản vẽ cơ khí là gì?
- Bản vẽ cơ khí, còn được gọi là bản vẽ kỹ thuật, là một thành phần không thể thiếu trong lĩnh vực kỹ thuật. Được coi là ngôn ngữ của các kỹ sư cơ khí, bản vẽ cơ khí được sử dụng để mô tả hình dáng, kích thước, vật liệu, và các đặc tính kỹ thuật khác của các sản phẩm và chi tiết cơ khí.
- Bản vẽ cơ khí không chỉ là một tài liệu mô tả, mà còn là kết quả của sự sáng tạo và công sức tính toán tỉ mỉ của các kỹ sư thiết kế trong quá trình xây dựng và sản xuất các sản phẩm cơ khí, đặc biệt là trong gia công CNC.
- Cấu trúc của bản vẽ cơ khí thường bao gồm các hình biểu diễn, số liệu kích thước, và các yêu cầu kỹ thuật liên quan đến một chi tiết hoặc bộ phận nào đó. Mọi thứ được vẽ theo một quy tắc thống nhất và tỷ lệ nhất định, cho phép người đọc dễ dàng nhận biết hình dạng, cấu trúc, kích thước và các chi tiết khác của sản phẩm.
Phân loại bảng vẽ cơ khí

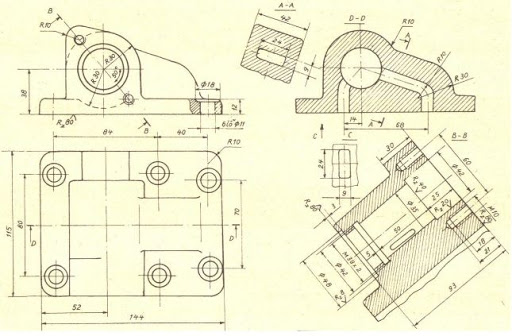

- Bản vẽ chi tiết thường đi kèm với bản vẽ tổng thể, là một tài liệu riêng biệt mô tả chi tiết cụ thể của từng bộ phận hoặc chi tiết của sản phẩm. Được sử dụng trong quá trình chế tạo, kiểm tra, lắp ráp và vận hành các chi tiết máy, bản vẽ chi tiết giúp người đọc hiểu rõ hơn về cách sửa chữa, lắp ráp hoặc sản xuất các chi tiết đó.

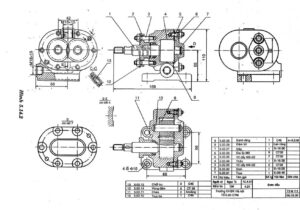

- Bản vẽ lắp ráp bao gồm các hình biểu diễn thể hiện hình dạng và cấu trúc của một nhóm bộ phận hoặc sản phẩm, cùng với các số liệu cần thiết để lắp ráp và kiểm tra. Thường được sử dụng trong quá trình thiết kế, sản xuất và sử dụng sản phẩm.

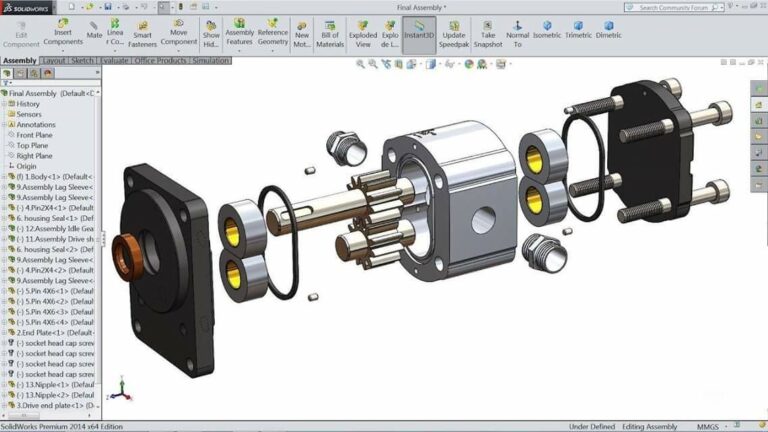

- Bản vẽ tháo rời được vẽ trong không gian ba chiều, mô tả các chi tiết đã tháo rời và đặt ở vị trí sẵn sàng để lắp ráp. Thường được sử dụng để giải thích, quảng cáo hoặc trình bày cho những người không chuyên về kỹ thuật.

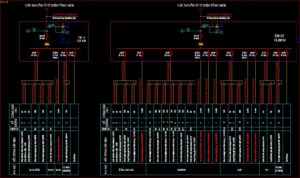

- Bản vẽ sơ đồ là một biểu đồ phẳng bao gồm các ký hiệu đơn giản đại diện cho các nguyên tắc hoạt động của máy móc. Các loại phổ biến của bản vẽ sơ đồ bao gồm sơ đồ cơ cấu nguyên lý máy, sơ đồ mạch điện động lực và sơ đồ điều khiển PLC.
Một số yêu cầu về bản vẽ cơ khí
-
Trong lĩnh vực cơ khí, một bản vẽ thiết kế cần phải minh họa đầy đủ hình dáng, kích thước và vật liệu được sử dụng trong quá trình sản xuất sản phẩm. Dung sai - được hiểu là sai số cho phép, được áp dụng cụ thể cho từng chi tiết để đảm bảo tính chính xác của sản phẩm.
-
Bản vẽ cơ khí cũng phải đảm bảo rằng người đọc, khi nhìn vào, có thể hình dung được cấu trúc, chức năng, vật liệu thành phần và cách hoạt động của sản phẩm, máy móc hoặc chi tiết đó. Điều này được xem là yêu cầu tối thiểu cho mọi bản vẽ cơ khí.
