Trong quá trình gia công, đồ gá đóng vai trò quan trọng trong việc tạo ra các sản phẩm cơ khí chất lượng cao. Để đạt được độ chính xác mong muốn, các công nhân cần phải có kiến thức căn bản về máy gia công, cắt gọt và đặc biệt là đồ gá. Hiểu rõ về chức năng và các loại đồ gá sẽ giúp công nhân lựa chọn được các chi tiết phù hợp, từ đó tối ưu hóa thời gian làm việc.
Đồ gá hàn
Đồ gá hàn là một công nghệ quan trọng trong quá trình gia công cơ khí, lắp ráp và kiểm tra sản phẩm. Nó giúp xác định vị trí của phôi so với dụng cụ hàn, đồng thời giữ chặt sản phẩm ở vị trí cần gia công, đảm bảo độ chính xác và an toàn trong quá trình làm việc.
Với độ chính xác cao, đồ gá hàn đóng vai trò quan trọng trong việc xác định vị trí giữa các phôi và các dụng cụ hàn, cắt khác nhau. Nó cố định vị trí của các thành phần để tránh các lực ngoại tiềm tàng có thể ảnh hưởng đến quá trình sản xuất.
Đồ gá lắp ráp
Đồ gá lắp ráp được dùng để kết nối các chi tiết lại với nhau trong quá trình lắp ghép, tạo ra các cụm sản phẩm. Chúng đóng vai trò quan trọng trong việc đảm bảo sự chính xác và các yêu cầu kỹ thuật của sản phẩm.
Thường được sử dụng để kẹp các chi tiết lại để lắp ráp, giữ chặt các chi tiết cần lắp ráp, và tạo ra các biến dạng trong quá trình hàn, ép hoặc nén khí trong quá trình sản xuất.
Đồ gá kiểm tra
Đồ gá kiểm tra được sử dụng để kiểm tra các chi tiết sản phẩm ở các giai đoạn đầu và cuối trong quá trình sản xuất. Chúng giữ chặt sản phẩm và thực hiện kiểm tra kích thước, độ dày, và các yếu tố khác để đảm bảo rằng sản phẩm được sản xuất đúng theo yêu cầu kỹ thuật.
Đồ gá phay
Khi thực hiện phay, lực cắt lớn có thể gây ra rung động mạnh, do đó đồ gá phay cần phải có độ cứng và ổn định đủ lớn. Cấu trúc của đồ gá phay bao gồm: cơ cấu định vị, cơ cấu kẹp chặt, cơ cấu soi dao, cơ cấu điều chỉnh độ sâu, cơ cấu sao chép, cơ cấu gá đặt đồ gá với bàn máy (bao gồm hướng dẫn và bu lông kẹp chặt đồ gá vào rãnh chữ T của bàn máy).
Đồ gá khoan

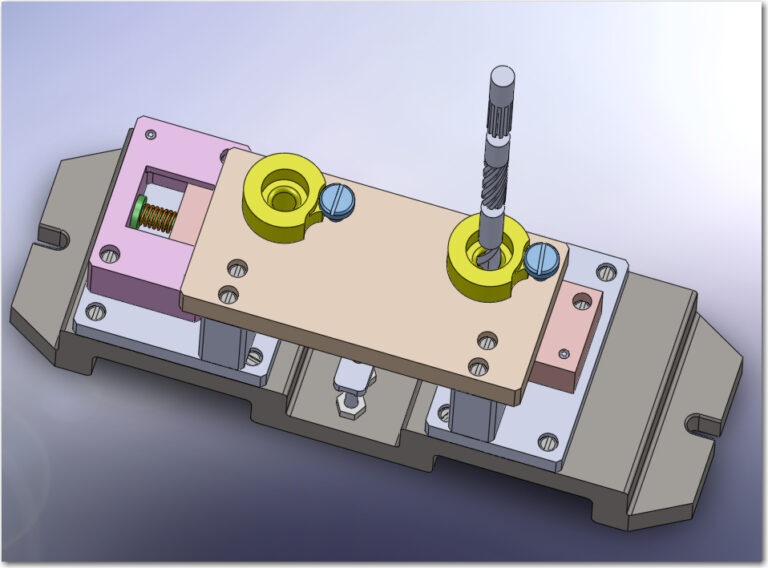

Đồ gá khoan được sử dụng trên máy khoan để xác định vị trí tương quan giữa phôi và dụng cụ cắt, đồng thời giữ chặt phôi để thực hiện các thao tác như khoan, khoét hoặc doa lỗ. Bên cạnh đồ gá, còn có các loại dụng cụ phụ như mang ranh, đầu kẹp nhanh, đầu kẹp ta rô để kẹp chặt dao. Đồ gá khoan thường hạn chế tất cả 6 bậc tự do của chi tiết để xác định chính xác vị trí của lỗ tâm cần gia công.
Đồ gá chuốt
Vì lực chuốt lớn, việc gia công chi tiết được giữ chặt bằng lực chuốt, không cần sử dụng cơ cấu kẹp chặt. Sự định hình và dẫn hướng đều được thực hiện bởi bộ phận dẫn hướng của dao chuốt. Đồ gá chuốt thường có kết cấu đơn giản, thường là một chi tiết dạng bạc hoặc dạng bích để định vị phôi. Khi chuốt rãnh, cần có cơ cấu phân độ để đảm bảo sự chính xác.
