Trong quá trình gia công cơ khí, bản vẽ kỹ thuật đóng vai trò cực kỳ quan trọng. Nó là yếu tố quyết định hình dạng, kích thước chuẩn, độ chính xác và các yêu cầu kỹ thuật khác của sản phẩm được gia công. Vậy nếu bạn vẫn chưa biết đọc bản vẽ cơ khí, tham khảo ngay bài viết này!
Bước 1: Đọc thông tin tổng quan và khung tên

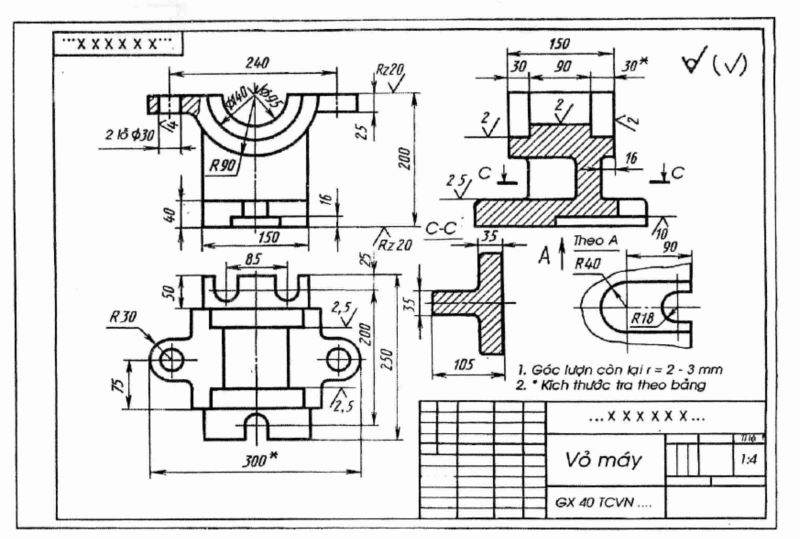

Khi tiếp cận bản vẽ chi tiết, bước đầu tiên thường là xem thông tin tổng quan được ghi chú trong bản vẽ và đọc nội dung trong khung tên. Thông tin như tên chi tiết, vật liệu, số lượng, khách hàng đặt hàng, yêu cầu bề mặt, và tỷ lệ biểu diễn thường được ghi chú trong khung tên ở góc dưới bên phải của bản vẽ cơ khí.
Thông tin này giúp hiểu sơ qua đặc điểm của bản vẽ và tạo nền tảng cho việc hiểu rõ hơn về hình dáng, nguyên lý hoạt động, tính năng cơ bản của chi tiết. Điều này rất hữu ích cho việc tiếp tục đọc thông tin chi tiết trong các hình chiếu.
Bước 2: Phân tích các hình chiếu và mặt cắt
Sau khi xem tổng quan bản vẽ, bước tiếp theo là phân tích các hình chiếu, mặt cắt,... theo thứ tự từ trái qua phải. Xác định hình chiếu chính và hình chiếu cắt nếu có. Tập trung vào mối quan hệ giữa các hình chiếu để hiểu rõ hơn về cấu trúc và cách hoạt động của sản phẩm. Các hình chiếu này cung cấp thông tin quan trọng về cách lắp ráp và gia công chi tiết.
Bước 3: Đọc kích thước và kích phi
Bước quan trọng này là phân tích kích thước của chi tiết và các phần tử liên quan. Nhìn vào kích thước quan trọng và tham khảo để hiểu kích thước và tỉ lệ của chi tiết. Cần lưu ý đặc biệt đến kích phi (thước tròn của các lỗ) vì chúng cũng quan trọng cho quá trình lắp ráp và gia công.
Bước 4: Đọc yêu cầu kỹ thuật và độ nhám bề mặt
Ở bước cuối cùng, ta cần xác định các yêu cầu kỹ thuật như độ nhám bề mặt, dung sai của chi tiết. Thông tin này thường được hiển thị trực tiếp trên bản vẽ hoặc ghi chú ở góc trên bên phải. Việc hiểu rõ các thông số kỹ thuật này là cần thiết để lựa chọn phương pháp gia công và đảm bảo tính chính xác của sản phẩm.
