Phay CNC là kiến trúc máy CNC phổ biến nhất. Trong thực tế, thuật ngữ phay CNC thường đồng nghĩa với thuật ngữ gia công CNC.

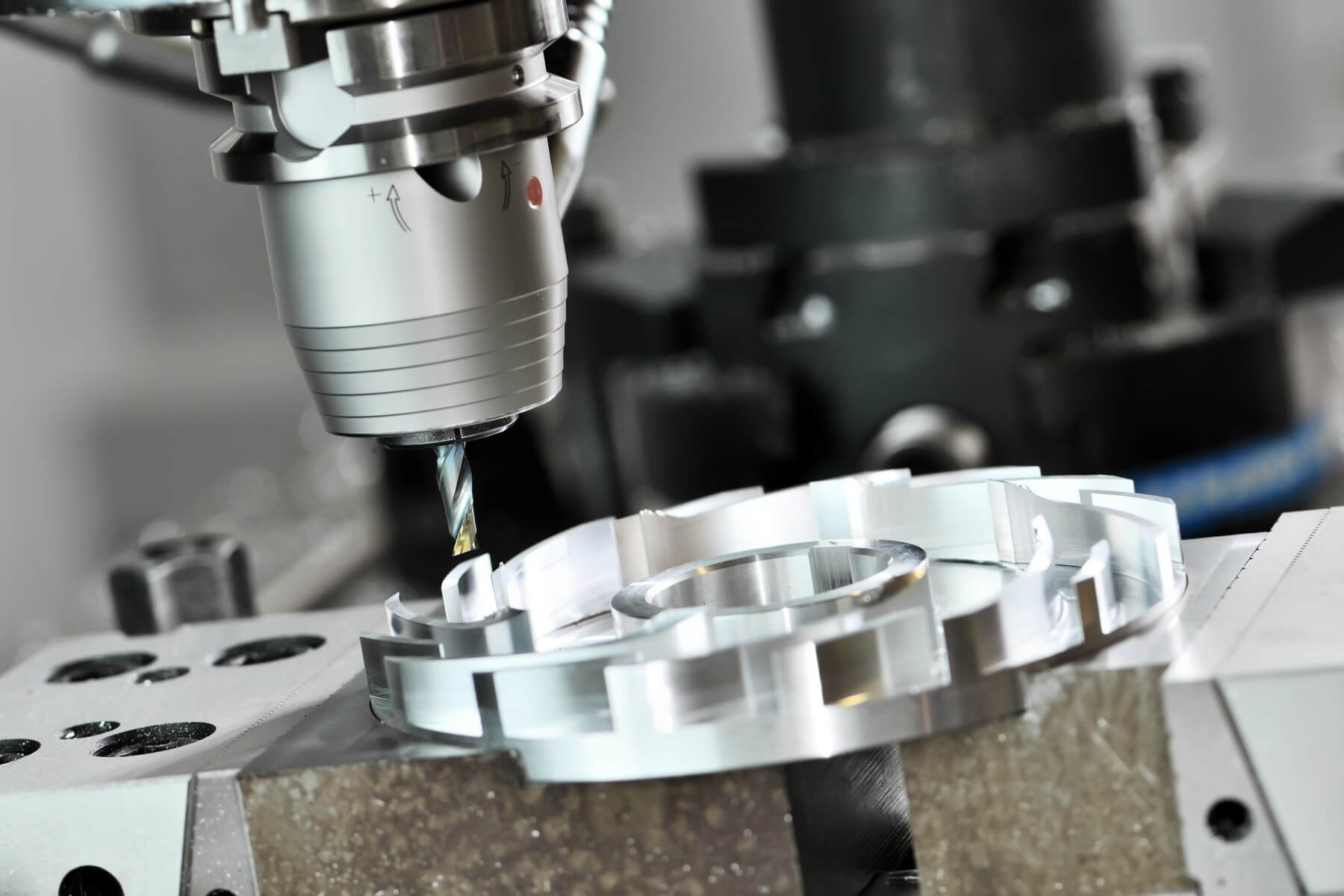

Trong gia công phay CNC, chi tiết được cố định trên bàn máy và vật liệu được loại bỏ bằng các công cụ cắt quay. Dưới đây là mô tả tổng quan về quy trình phay CNC cơ bản:
-
Đầu tiên, mô hình CAD được chuyển đổi thành chuỗi lệnh có thể được máy CNC hiểu (mã G). Thường người vận hành thực hiện điều này trên máy, sử dụng các bản vẽ kỹ thuật.
-
Một khối vật liệu (gọi là phôi) được cắt theo kích thước và đặt trên bàn để gia công, sử dụng đồ gá hoặc gắn trực tiếp lên bàn máy. Định vị và căn chỉnh chính xác là quan trọng để sản xuất các bộ phận chính xác, thường sử dụng các công cụ đo lường đặc biệt.
-
Tiếp theo, vật liệu được loại bỏ từ khối bằng các công cụ cắt quay với tốc độ cao. Các lệnh điều khiển dao được sử dụng để tạo ra các chi tiết đã thiết kế. Quá trình bắt đầu với gia công thô để loại bỏ vật liệu nhanh chóng với độ chính xác thấp hơn, sau đó là gia công tinh để hoàn thiện sản phẩm cuối cùng.
-
Nếu mô hình có các đặc điểm không thể đạt được trong một thiết lập duy nhất, phần đó cần được lật và quy trình gia công được lặp lại.
-
Sau khi gia công, chi tiết cần được deburred để loại bỏ các khuyết tật nhỏ trên các cạnh sắc nhọn, và các kích thước cần được kiểm tra nếu được chỉ định trong bản vẽ kỹ thuật.
- Hầu hết các hệ thống phay CNC có 3 bậc tự do tuyến tính: trục X, Y và Z, trong khi các hệ thống tiên tiến hơn có thể có thêm 2 bậc tự do cho việc xoay bàn hoặc đầu công cụ (trục A và B). Các hệ thống CNC 5 trục cho phép gia công các chi tiết có độ phức tạp cao và giảm yêu cầu sử dụng nhiều máy.
