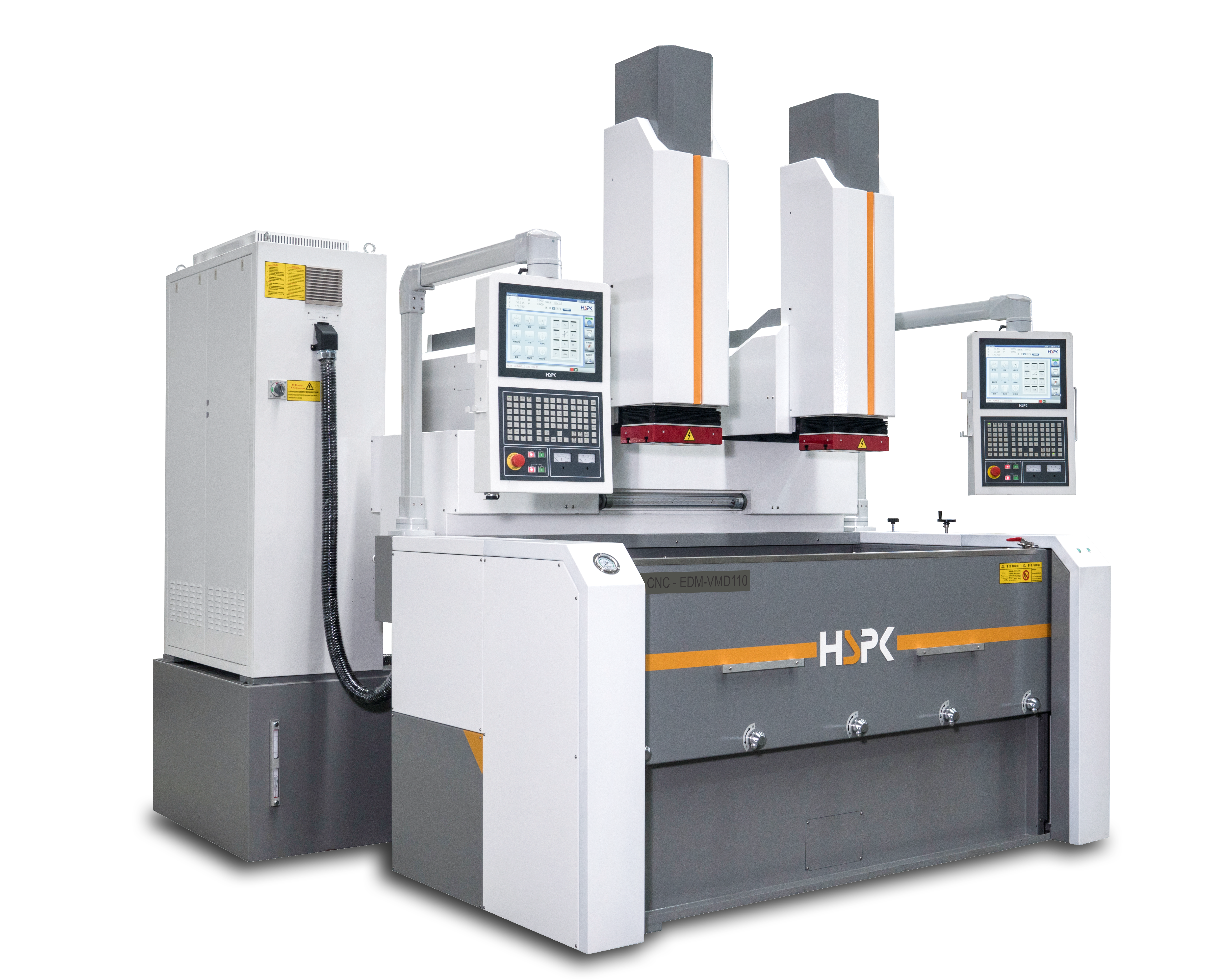

Máy xung điện CNC-EDM (Electrical Discharge Machining) là một phương pháp công nghệ gia công tiên tiến được sử dụng rộng rãi để tạo ra các khuôn mẫu chính xác. Quá trình này dựa trên nguyên tắc gia công bằng tia lửa điện, trong quá trình gia công dòng điện được tạo ra giữa một điện cực và phôi (vật liệu cần gia công), khiến vật liệu bị bào mòn theo từng lớp mỏng.
Dưới đây là cách mà máy xung điện CNC-EDM tạo ra khuôn mẫu chính xác
1 . Điện cực và phôi
Máy CNC-EDM sử dụng một điện cực được làm từ vật liệu dẫn điện, thường là đồng hoặc graphit, để tạo ra hình dáng mong muốn trên phôi. Phôi thường là kim loại cứng như thép không gỉ, hợp kim cứng, hoặc các loại hợp kim khác.
2. Quá trình xung điện
Khi điện cực và phôi được đặt gần nhau, một khoảng cách nhỏ (khoảng 0,005 đến 0,05 mm) sẽ được duy trì. Dòng điện được truyền qua điện cực và phôi, tạo ra một tia lửa điện giữa hai bề mặt này. Trên máy xung điện HSPK lượng dư gia công được kiểm soát bằng các điều kiện gia công và các thông số cài đặt cụ thể, giúp người vận hành kiểm soát dễ dàng hơn.
3. Loại bỏ vật liệu
Tia lửa điện làm cho vật liệu bị bào mòn dưới dạng mạt ( phoi) nhỏ, được làm nguội và rửa sạch bằng chất lỏng điện môi (thường là dầu chuyên dụng). Chất lỏng điện môi này cũng có vai trò làm mát và cách điện để ngăn ngừa sự phóng điện ngoài ý muốn, thoát phoi nhanh khỏi bề mặt gia công từ đó tăng độ chính xác.
4. Điều khiển CNC: Máy CNC-EDM được điều khiển bởi máy tính (CNC), cho phép thực hiện các chuyển động cực kỳ chính xác và lập trình các hình dạng phức tạp. Điều này giúp đảm bảo rằng các chi tiết được gia công có độ chính xác cao, với sai số có thể chỉ trong phạm vi vài micron.
5. Hoàn thiện bề mặt: Sau khi quá trình EDM hoàn tất, bề mặt phôi thường có độ nhám nhỏ, phù hợp cho các ứng dụng đòi hỏi bề mặt mịn. Nếu cần, các bước hoàn thiện bổ sung có thể được thực hiện để đạt độ bóng cao hơn.
6. Gia công chi tiết nhỏ: EDM đặc biệt hiệu quả trong việc tạo ra các chi tiết nhỏ, các góc cạnh sắc, và các cấu trúc phức tạp mà các phương pháp gia công cơ học truyền thống khó hoặc không thể thực hiện.
Nhờ vào sự kết hợp của các yếu tố này, máy xung điện CNC-EDM có khả năng tạo ra các khuôn mẫu với độ chính xác cao, đáp ứng các yêu cầu kỹ thuật khắt khe trong các ngành công nghiệp như sản xuất ô tô, hàng không, điện tử và sản xuất khuôn mẫu.
