Máy EDM (Electrical Discharge Machining) là một trong những công nghệ gia công hiện đại và phổ biến nhất trong ngành công nghiệp chế tạo. Với khả năng cắt, gọt và tạo hình các chi tiết có độ chính xác cao và độ nhám thấp, máy EDM đã trở thành công cụ không thể thiếu trong quá trình sản xuất các sản phẩm kỹ thuật. Trong bài viết này, HSPK sẽ cùng bạn tìm hiểu về nguyên lý hoạt động của máy EDM và cấu tạo của nó.
Máy xung điện edm (hay còn gọi máy bắn điện edm)
Máy bắn điện EDM là loại máy gia công kim loại bằng tia lửa điện phổ biến nhất và được sử dụng rộng rãi trong các nhà máy sản xuất. Đây là loại máy có thể gia công được nhiều loại vật liệu khác nhau, từ kim loại đến vật liệu tổng hợp hay thậm chí là đá quý.
Quá trình hoạt động của máy bắn điện EDM dựa trên nguyên lý tạo ra tia điện giữa điện cực và chi tiết gia công khi chúng được đặt trong môi trường điện môi.
Nguyên lý hoạt động máy edm
Khi máy bắn điện EDM hoạt động, tia điện sẽ được tạo ra giữa điện cực và chi tiết gia công. Tia điện này có nhiệt độ rất cao, có thể lên tới hàng nghìn độ C, và có thể làm nóng chảy và bốc hơi vật liệu ở điểm tiếp xúc. Quá trình này diễn ra liên tục, dần dần loại bỏ vật liệu và tạo ra hình dạng mong muốn trên chi tiết gia công.

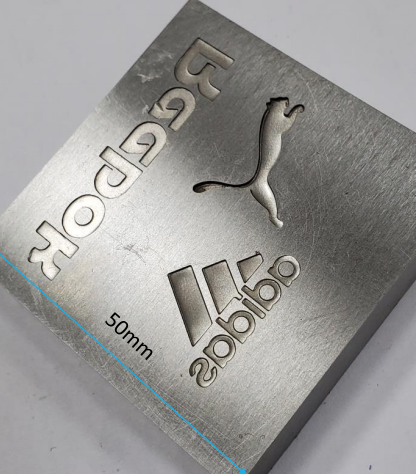

Điện cực của máy bắn điện EDM thường được làm bằng các vật liệu có độ dẫn điện tốt như đồng, vonfram hay các hợp kim khác. Điện cực này có hình dạng giống với hình dạng mong muốn của chi tiết gia công và sẽ được đặt gần với bề mặt của chi tiết. Khi tia điện được tạo ra, nó sẽ tác động lên bề mặt của chi tiết và tạo ra các mạt cắt. Những mạt cắt này sẽ được rửa trôi bởi môi trường điện môi và tạo ra hình dạng mong muốn trên chi tiết.

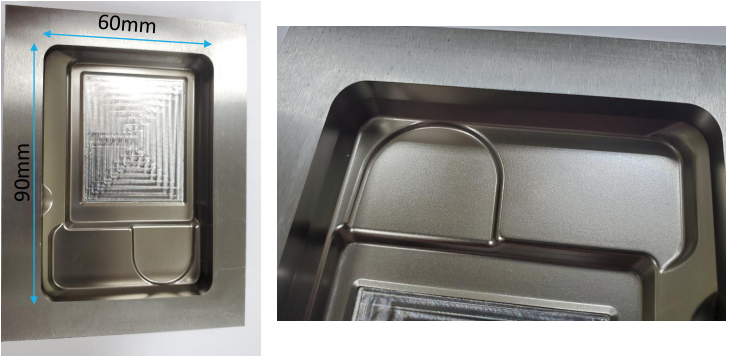

+ Cắt các mặt 3D kiểu dáng đặc biệt như khối elip, khối xoắn ốc, parabol
+ Gia công vật liệu siêu cứng
Máy EDM cũng có thể gia công được nhiều loại vật liệu khác nhau như kim loại, vật liệu tổng hợp hay thậm chí là gỗ. Điều này cho phép máy EDM được sử dụng rộng rãi trong các ngành công nghiệp chế tạo máy, ô tô, hàng không vũ trụ và đồ gia dụng.

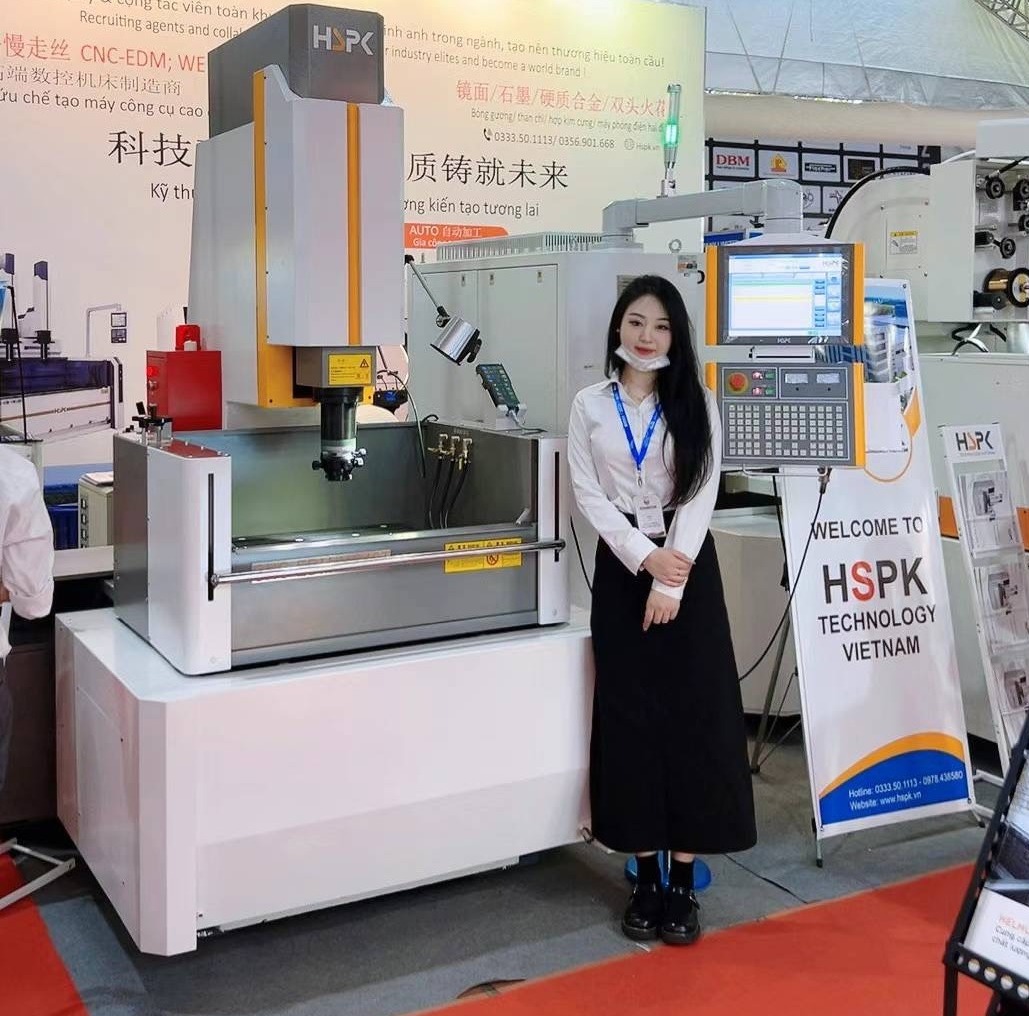

Thông số kỹ thuật máy bắn điện EDM model VE70 dòng máy cơ bản.
| Thông số Máy Xung Điện | |
|---|---|
| Kích thước bàn X/Y | 900x500 (mm) |
| Hành trình máy X/Y/Z | 700x400x300 (mm) |
| Trọng lượng tối đa của điện cực | 80kg |
| Trọng lượng tối đa của phôi | 3000kg |
| Kích thước máy WxDxH | 2400x2900x2600 (mm) |
| Trọng lượng máy | 4000kg |
| Điện cực đến bàn máy | 480-780 (mm) |
| Sàn đến mặt bàn làm việc | 665 (mm) |
| Kích thước bể gia công | 1400x900x470 (mm) |
| Thể tích bồn dầu | 800L |
| Hệ thống bôi trơn | Thủ công |
| Mực dầu gia công tối đa | 300 (mm) |
| Đóng/ mở cửa bể dầu | Lên/ xuống thủ công |
| Khe lọc | 5µm |
| Điều khiển mực dầu | Thủ công |
| Kích thước bồn dầu | 2000x800x635 (mm) |
Video giới thiệu về máy bắn điện EDM hãng HSPK số 1 Trung Quốc.
Trên đây là những thông tin cơ bản về nguyên lý hoạt động và cấu tạo của máy EDM. Với khả năng gia công các chi tiết có độ chính xác cao và độ nhám thấp, máy EDM đã trở thành công cụ quan trọng trong quá trình sản xuất các sản phẩm kỹ thuật. Hi vọng bài viết này đã giúp bạn hiểu rõ hơn về máy EDM và ứng dụng của nó trong ngành công nghiệp chế tạo.
Báo giá Máy bắn điện EDM HSPK: HSPK EDM - HSPK Việt Nam. Chúng tôi chế tạo, sản xuất và tư vấn, báo giá, sửa chữa các loại máy bắn điện EDM HSPK, Máy xung điện EDM HSPK... Chi tiết thông số kỹ thuật Máy bắn điện EDM cỡ lớn hạng nặng, quý khách vui lòng liên hệ với chúng tôi:
