Máy cắt dây EDM là một trong những thiết bị được nhiều người ưa chuộng, đây là thiết bị có công nghệ gia công hiện đại đang được sử dụng rộng rãi trong lĩnh vực gia công cơ khí chính xác như: Linh kiên ô tô, xe máy, máy máy, điện tử... Vậy máy cắt dây EDM có nguyên lý hoạt động như thế nào? Hãy cùng tham khảo bài viết dưới đây của HSPK nhé.

Tổng quan về phương pháp gia công tia lửa điện

1. Máy cắt dây EDM hay còn gọi là máy gia công tia lửa điện, gồm có 2 bộ phận chính là nguồn cung cấp điện và máy công cụ, trong đó máy công cụ sẽ được gắn điện cực định hình, cùng điện cực chạy bến bề mặt chi tiết gia công, từ đó sẽ hình thành một lỗ chép hình dạng của dụng cụ.

Lúc này là một nguồn năng lượng được cung cấp sẽ tạo ra một tần số cao, sinh ra các tia lửa điện giữa bề mặt chi tiết và điện cực. Lớp kim loại sẽ bị loại bỏ khi bị tác động bởi sự ăn mòn của sự hóa hơi và nhiệt độ.

Gia công tia lửa điện là phương pháp được ra đời vào năm 1943 từ 2 vợ chồng người Nga là Giáo sư - Tiến Sĩ Boris Lazarenko và Tiến sỹ Latalya Lazarenko và tính đến thười điểm hiện tại gia công tia lửa điện vẫn đang là phương pháp được nhiều người dùng.

Gia công tia lửa điện hoạt động theo nguyên lý bắn phá  chi tiết với mục đích là tách vật liệu, thông qua nguồn năng lượng nhiệt, khi 2 điện cực gần nhau, trong 2 điện cực này, 1 điện cực có vai trò là phôi và một điện cực có vai trò là dao trong quá trình gia công.

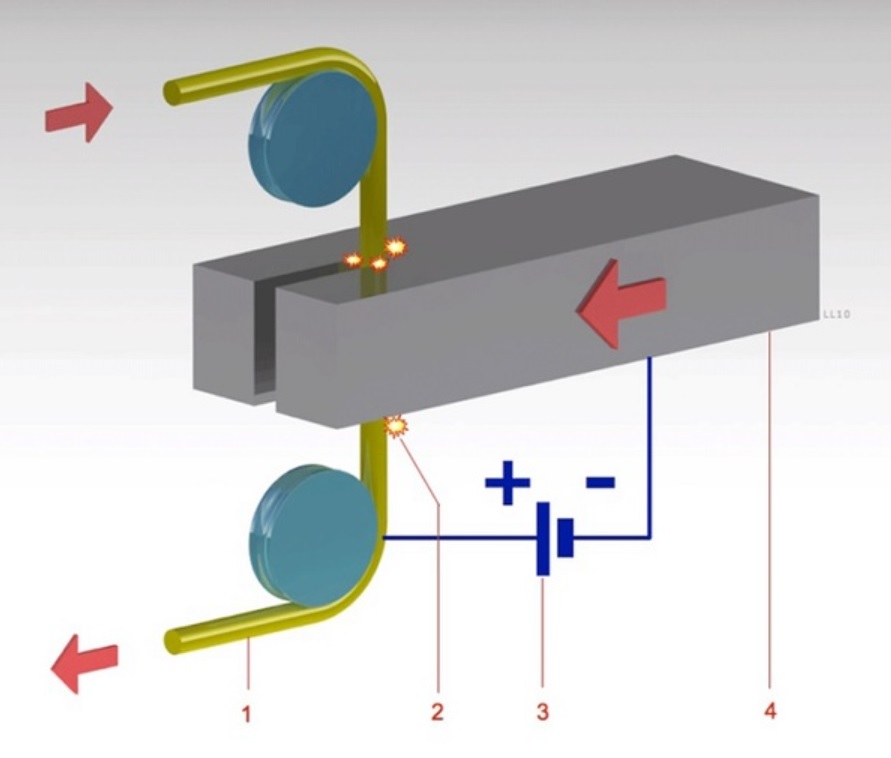

Nguyên lý hoạt động của máy cắt dây EDM

Khi thực hiện quá trình gia công tia lửa điện, chi tiết và dụng cụ là 2 điện cực, trong đó chi tiết là alot dương, dụng cụ là catot (âm). Chúng đều thuộc dòng điện 1 chiều , với tần số từ 50 cho đến 500 KHZ, nguồn điện áp từ 50 đến 300v, trong khi đó cường độ dòng điện từ 0,1 đến 500A,

Hai điện cực sẽ được đặt trong chất điện môi, khi cho chúng gần nhau sẽ xuất hiện điện trường, khi điện áp tăng lên sẽ làm cho bề mặt cực âm sẽ làm cho bề mặt cực âm tạo ra điện từ, điện áp tiếp tục tăng sẽ khiến cho chất điện môi giữa chúng bị ion hóa. Từ đó chúng sẽ dẫn điện xuất hiện tia lửa điện giữa 2 điện cực.

Tia lửa điện có nhiệt độ rất cao, có thể lên đến 12 độ c, nhiệt độ này sẽ làm cho kim loại bị nóng chảy, đốt cháy trên cực dương, quá trình ion hóa rất mạnh khi xảy ra phóng điện. Chúng sẽ tạo ra một áp lực va đập lớn, để đẩy phối gia khỏi vùng gia công, chỉ mất từ 10,4 đến 10,7 giây để thực hiện quá trình này, khi điện áp được nâng lên đến mức đủ để phóng điện thì mạch sẽ trở lại trạng thái đầu tiên, quá trình này được diễn ra tại điểm có khoảng cách gần nhất.

Các giọt kim loại bị tách ra khỏi điện cực sau đó sẽ đông đặc thành lại các hạt nhỏ hình cầu, đây chính là phôi của quá trình gia công, khi chúng bị đẩy khỏi vùng gia công, giữa 2 điện cực sẽ xuất hiện khe hở, lúc này sẽ không còn sự phóng điện nữa, vì vậy người ta thường điều khiển điện cực dụng cụ đi xuống để khe hở giữa 2 điện cực tương ứng với điện áp nạp và tụ, tuwg đó quá trình gia công sẽ được thực hiện liên tục .

Có mấy loại gia công EDM?

Hiện nay trên thị trường, máy cắt dây EDM được phân loại như sau:

- Gia công xung định hình EDM

- Gia công vi EDM

- Gia công EDM bằng cắt dây

- Khoan EDM

- Máy lấy mũi taroo bị gãy.
